B型结构安装

    B型干式安装根据水泵主要分为管道泵、立式泵和自吸泵干式安装方式。适用于新建、改建的地上式曝气池和地下式曝气池结构,安装十分快捷方便,管道简单。仅需对水泵进行维护,射流器和增效喷嘴长期运行不需维修。图a为立式泵干式安装,图b为自吸泵干式安装;图c为立式泵鼓风加压射流式安装。

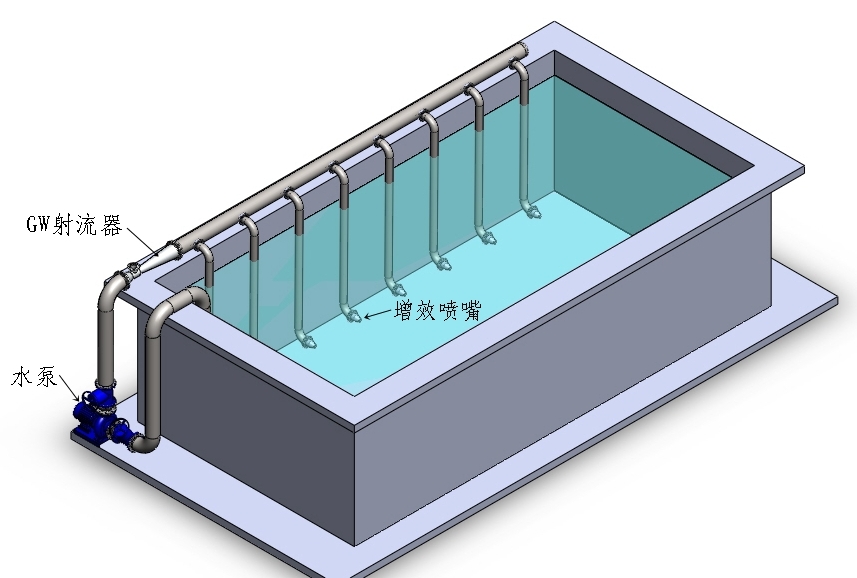

图a 立式泵干式安装

---------------------------------------------

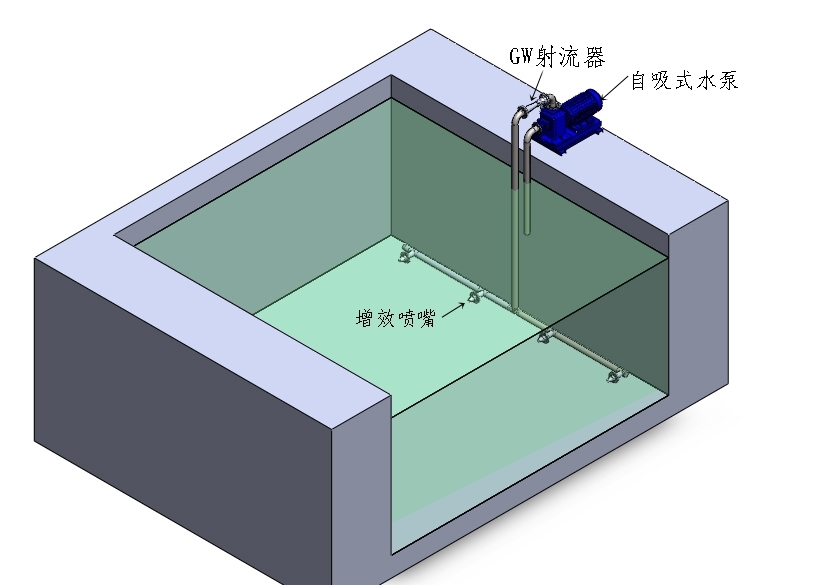

图b 自吸泵干式安装

---------------------------------------------

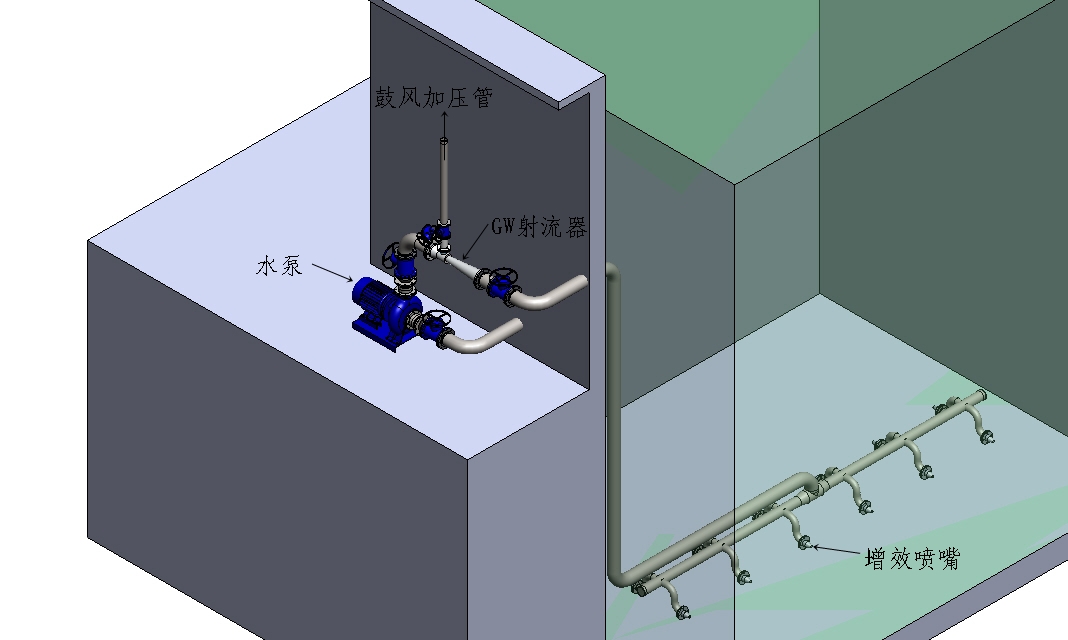

图c 鼓风加压式安装

---------------------------------------------

Q型结构安装

    Q型安装主要分为集成式和自耦式安装。安装十分快捷方便,特别适合于现有污水厂改造,无需放干污水和改变现有设施即可安装使用。自耦式安装水泵维护相对简便,不需对射流器、增效喷嘴进行维修。安装方式如图d、图e所示。



图d 潜水自耦式安装



图e 多筒二次混合潜水式安装

---------------------------------------------

管道式安装

    若管道上的动力水量和压力在所选射流器的工作范围下,射流器可直接安装在主管道上,在动力流量和压力不变下,射流器吸入恒定量的气体或液体;若主管道上的动力流量大于所选射流器的工作流量时,则可把射流器安装在旁路上,通过主管流量调节阀对经射流器的流量、压力进行调节,从而对吸气量或液量进行调节。安装方式分别如图f、图g所示。

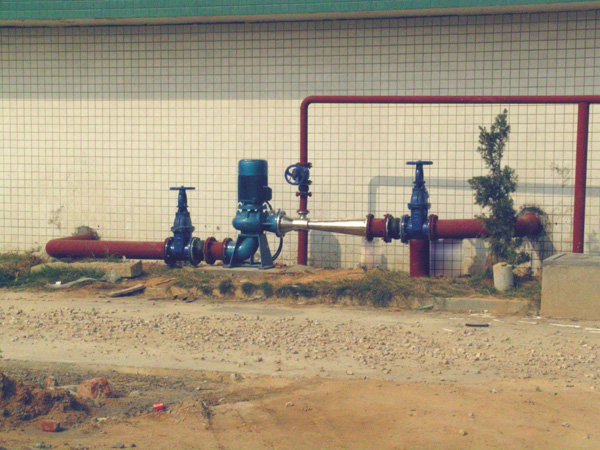

图f 管道式安装

---------------------------------------------

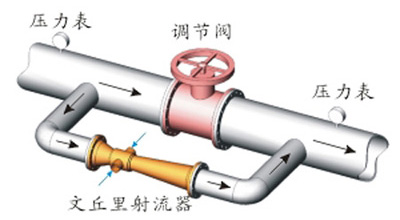

                                图g 旁路式安装
